informasi produk
E5-CAT-HS68D adalah driver servo hybrid ECCAT baru dari ECON Technology, menggunakan teknologi pemrosesan digital MCU 64-bit floating-point terbaru, algoritma kontrol drive menggunakan teknologi variabel mutakhir dan teknologi konversi frekuensi lanjutan, driver rendah panas, motor kecil getaran, berjalan lancar. Pengguna dapat menetapkan alamat ID apa pun dalam 1-255 dan nilai saat ini dalam nilai arus, pencocokan motor, dan sebagainya, untuk memenuhi sebagian besar aplikasi. Drive servo hybrid EtherCat dapat menggerakkan motor servo hybrid dari Nema23 ke Nema34 .
Fitur Produk
● Teknologi floating point 64bit MCU baru
● Jenis drive motor: motor servo hybrid, dari Nema23 ke Nema34
● Mendukung Beckoff / Delta / Omron PLC
Indeks Teknis Dasar Produk
Model | Seri | Mengetik | Jenis kontrol | Protokol yang didukung | Model operasi | Tahap | Tegangan Suplai | Output Saat Ini (A) | Digial of Inputs | Digial dari Output | Input analog | Motor yang cocok |
E5-CAT HS68D | E5-CAT | Servo hybrid (setpper loop tertutup) | Ethercat | CoE, CiA402 | PP.PV, HM, CSP | 2 | 2-50VDC | 8 | 5 | 3 | / | Nema17,23,24,34 hybrid servo (loop tertutup motor) |
Konektor Dan Penugasan Pin

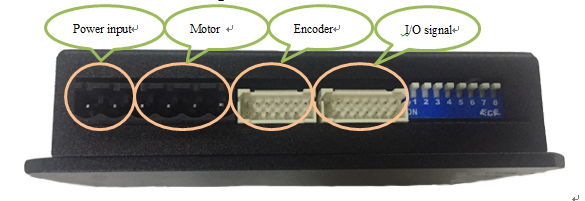

E5-CAT-HS68D memiliki empat konektor, konektor untuk koneksi i / o, konektor untuk Umpan Balik Encoder dan sinyal hall, konektor untuk koneksi daya dan motor, dan Port Komunikasi CAT.
Deskripsi Antarmuka Produk Dan Pengkabelan
1) Mengontrol konektor sinyal
Fungsi Pin | Detail |
pl + | Sinyal pulsa: Dalam mode arah Pulse +, input ini mewakili sinyal pulsa, aktif di setiap sisi naik atau turun, Dalam mode CW / CCW, input ini mewakili pulsa searah jarum jam (CW), aktif baik di setiap level tinggi dan level rendah. 4-28V untuk PUL-HIGH, 0-0.5V untuk PUL-LOW. Untuk respons yang andal, lebar pulsa harus lebih dari 1,5μs |
tolong | |
dr + | Sinyal Dir: Dalam mode arah Pulsa +, sinyal ini memiliki level tegangan rendah / tinggi yang mewakili dua arah putaran motor; dalam mode CW / CCW (dapat dikonfigurasi perangkat lunak), sinyal ini adalah pulsa counter-clock (CCW), aktif baik pada level tinggi dan level rendah (dapat dikonfigurasi perangkat lunak). Untuk respons gerak yang andal, sinyal DIR harus di depan sinyal PUL paling tidak 2,5μs. 4-28V saat DIR-HIGH, 0-0.5V saat DIR-RENDAH. Harap dicatat bahwa arah rotasi juga terkait dengan pertandingan kabel motor-Drive. Saling menukar koneksi dua kabel untuk koil ke Drive akan membalikkan arah gerakan. Untuk respons yang andal, lebar pulsa harus lebih dari 1,5μs |
dr- | |
di + | Sinyal kecepatan rendah: in1, in2, in3 input postive umum, 5-28VDC |
in1 | Input negatif in1 kecepatan rendah |
in2 | Input negatif in2 kecepatan rendah |
in3 | Input negatif in3 kecepatan rendah |
ot- | Output emitor OC negatif umum, ot1, ot2, ot3 emitor terminal keluaran umum |
ot1 | ot1 keluaran emitor, tegangan pull-up 24Vdc, resistensi pull-up 2KΩ, arus output Max 100mA |
ot2 | ot2 emitter output, tegangan pull-up Max 24Vdc, resistance pull-up 2KΩ, output 100mA saat ini |
ot3 | ot3 emitter output, tegangan pull-up Max 24Vdc, resistance pull-up 2KΩ, output arus Max 100mA |
gnd | 5V- |
RS232-TX | Pengiriman RS232 ， listrik TTL-3.3V ， gunakan untuk mengatur atau menggunakan parameter |
RS232-RX | RS232 menerima ， listrik TTL-3.3V ， digunakan untuk mengatur atau menggunakan parameter |
5V | 5V +, 50mA saat ini |
2) Umpan Balik Encoder dan Konektor sinyal hall
Fungsi Pin | Detail |
ea + | Input encoder saluran A |
ea | |
eb + | Input saluran B encoder |
eb- | |
ez + | Input Z saluran enkoder (jika ada sinyal Z dalam enkoder, tidak perlu koneksi) |
ez- | |
eu + | Input hall U channel U, khusus untuk dc brushless servo, loop terbuka / hybrid servo tidak diperlukan koneksi |
eu- | |
ev + | Input U hall Hall V, khusus untuk dc brushless servo, loop terbuka / hybrid servo tidak diperlukan koneksi |
ev- | |
ew + | Input hall U channel Hall, khusus untuk dc brushless servo, loop terbuka / hybrid servo tidak diperlukan koneksi |
baru | |
5V | Menyediakan daya 5V + dc ke motor encoder dan komponen Hall, 100mA saat ini |
gnd | 5V- |
3) Tenaga dan Motor
Pin | Definisi | I / O | Deskripsi |
1 | A + | HAI | Fase Motor A + |
2 | A- / U | HAI | Motor Phase A- (U untuk motor dc brushless servo) |
3 | B + / V | HAI | Motor Phase B + (V untuk motor servo brushless dc) |
4 | B- / W | HAI | Motor Phase B- (W untuk motor dc brushless servo) |
5 | + VDC | saya | 15-50VDC, 36VDC direkomendasikan, menyisakan ruang untuk fluktuasi tegangan dan back-EMF. |
6 | GND | GND |
4) Port Komunikasi EtherCAT
Dua terminal RJ45
PIN | Sinyal | Deskripsi fungsi | |
1 | TX + | Data Eter CAT mengirim port positif | EtherCAT IN （ECAT IN） |
2 | TX- | Data Ether CAT mengirim port negatif | |
3 | RX + | Data Eter CAT menerima port positif | |
4 | NC | Tidak terhubung | |
5 | NC | Tidak terhubung | |
6 | RX- | Data Ether CAT menerima port negatif | |
7 | NC | Memutuskan | |
8 | NC | Memutuskan | |
9 | TX + | Pengiriman data Ether Ether positif | EtherCAT OUT （ECAT OUT） |
10 | TX- | Pengiriman data Eter CAT negatif | |
11 | RX + | Data CAT Ether menerima positif | |
12 | NC | Tidak terhubung | |
13 | NC | Tidak terhubung | |
14 | RX- | Data CAT Ether menerima negatif | |
15 | NC | Tidak terhubung | |
16 | NC | Tidak terhubung |
Catatan: Kabel yang menghubungkan E5-CAT-HS68D ke PC harus merupakan kabel khusus. Silakan periksa sebelum digunakan untuk menghindari kerusakan.
Manual Referensi
Panduan pengguna drive servo hybrid EtherCAT ET-CAT-HS86D
