LCD AC / DC Daya Drive Servo Mudah

EC758 adalah drive servo hibrida catu daya AC kami, yang memiliki lcd untuk menunjukkan parameter kerja. Model ini menggunakan harga yang kompetitif dan kinerja yang stabil, dapat dengan sempurna sebagai gantinya beberapa model serupa perusahaan lain, seperti JMC 2HSS858H.

Dilengkapi dengan pabrik Hybrid Servo Drive profesional, Ini adalah produsen dan pemasok lcd ac / dc power easy servo drive terkemuka.

Pengenalan Produk

EC758 adalah hybrid servo drive yang memiliki lcd untuk menunjukkan beberapa parameter kerja, dan model ini adalah input daya ac.

Spekfikasi Produk

Spesifikasi Listrik
Parameter	EC758
Parameter	Min	Khas	Maks	Satuan
Arus keluaran[PK]	1.0	-	8	Sebuah
Tegangan suplai	20	60	75	Vac
Arus input logika	7	10	20	Ma
Tegangan input logika	5	5	24	Vdc
Lebar pulsa Tingkat Tinggi	1.5			kita
frekuensi pulsa	0	-	200	Khz
Resistensi isolasi	100	-	-	MΩ
Akurasi kontrol Kesalahan Posisi	-	±1	-	PULSA
MAX ACC (tanpa beban)	-	100	-	RPM/MS
Perlindungan tegangan berlebih Tegangan	90	92	94	Vac
Akurasi kontrol kecepatan	-	±2	-	Rpm

Diagram Produk

758 diam

Fitur Produk:

² Arus keluaran akan secara otomatis menyesuaikan berdasarkan beban

² Nilai MAX arus keluaran kontinu adalah 8.0A

² Memiliki fungsi port Indikator dari masalah

² Dapat menerima perintah diferensial, pulsa tunggal / arah offline

² Kontrol vektor canggih dan teknologi frekuensi variabel sangat mengurangi pemanasan motor

² Frekuensi respons pulsa hingga 500KHz (default 200KHz)

² Jumlah cam pulsa per lingkaran yang ditetapkan oleh perangkat lunak Protuner atau DIPs

² Pulsa, arah, dan level input sinyal offline kompatibel 5 ~ 24V

² Perlindungan arus berlebih, tegangan di bawah tegangan, dan tegangan berlebih

² Terapkan teknologi close control FOC dan SVPWN

² Dengan fungsi debugging TTL serial RJ45, perlu menggunakan kabel debugging serial kami

² Gunakan untuk motor stepper loop tertutup ukuran rangka 86

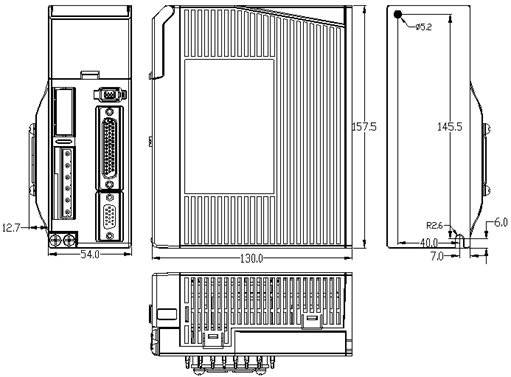

Dimensi Produk (Unit: mm)

758 drawing

Definisi Port Produk

Port Sinyal Kontrol (44 DB NEEDLE HEAD)
Nomor terminal	Simbol	Nama	Penjelasan
3	PUL+	Pulsa Input Positif	Tingkat 5V- 24V yang kompatibel tanda
4	PUL-	Input negatif pulsa
5	DIR+	Masukan Positif Terarah
6	DIR-	Input negatif terarah
7	ALM+	Output positif dari sinyal alarm	Output kolektor terbuka OC, level pull-up MAX 24V, arus keluaran maksimum 100mA
8	ALM-	Output negatif dari sinyal alarm
9	PEND+	sinyal posisi Terminal keluaran positif
10	PEND-	Posisi sinyal terminal output negatif
11	ENA+	Aktifkan Input Positif	Tingkat 5V- 24V yang kompatibel tanda
12	ENA-	Aktifkan input negatif	Tingkat 5V- 24V yang kompatibel tanda

Port Sinyal Encoder (15 DB NEEDLE HEAD)
Nomor terminal	Simbol	Nama
1	Ea＋	Encoder A channel input positif
2	Eb＋	Encoder B saluran input positif
3	Gnd	Encoder GND
11	Ea－	Encoder Input negatif saluran A
12	Eb－	Encoder B saluran input negatif
