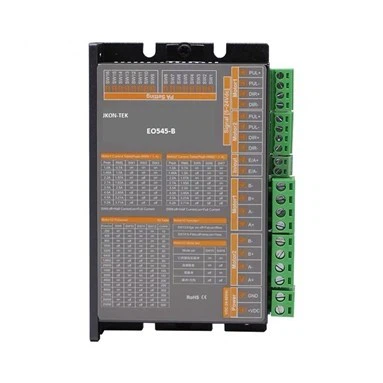

Dilengkapi dengan pabrik Driver Stepper Multi-sumbu Loop Terbuka profesional, Ini adalah produsen dan pemasok driver stepper loop terbuka 2 sumbu terkemuka.

Fitur Produk

1. Teknologi MCU floating point 32bit baru

2. Kebisingan getaran sangat rendah

3. Subdivisi tinggi internal

4. Secara otomatis mengidentifikasi parameter motor saat dihidupkan

5. Teknologi kontrol vektor canggih sangat mengurangi pemanasan motor

6.Current berkurang menjadi setengah saat dalam keadaan statis

7.Dapat menggerakkan 2 pcs motor stepper loop terbuka

8. Input sinyal diferensial terisolasi secara optik

9. Frekuensi respons pulsa hingga 500KHz (default 200KHz)

10. Teknologi kontrol arus variabel vektor, dapat diatur dalam 0,7~5,2A

11.Rentang pengaturan subdivisi adalah 200~51200

12. Tingkat antarmuka sinyal kompatibel dengan 5V dan 24V, tidak perlu resistor batas serial

13. Perlindungan over-current, under-voltage dan over-voltage

Parameter Produk

spesifikasi elektrik
Parameter	EO545-B
Parameter	Min	Khas	Maks	Satuan
Arus keluaran[PK]	0.7	-	5.2	A
Tegangan suplai	24	24/36	50	Vdc
Mengontrol arus masukan sinyal	6	10	16	mA
Mengontrol tingkat antarmuka sinyal	5	5	24	Vdc
Sinyal masukan Lebar pulsa min	1.5			kita
Langkah frekuensi pulsa	0	-	200	KHz
Resistensi isolasi	100	-	-	MΩ
Perlindungan tegangan berlebih Tegangan	55	-	-	Vdc

Diagram Produk

545-B WIR

Dimensi Produk (UNIT: mm)

545 d

Pengaturan Saat Ini Produk

PENGATURAN ARUS MOTOR
Motor 1 meja saat ini
Puncak	RMS	SW1	SW2	SW3	SW4 adalah fungsi setengah arus, saat SW4=OFF, pengaturan setengah arus; saat s4=aktif, keadaan statis saat ini untuk sumbu kunci arus penuh
1.0A	0.7A	pada	pada	pada
1.46A	1.0A	mati	pada	pada
2.2A	1.57A	pada	mati	pada
2.7A	1.93A	mati	mati	pada
3.5A	2.5A	pada	pada	mati
4.00A	2.85A	mati	pada	mati
4.5A	3.21A	pada	mati	mati
5.2A	3.71A	mati	mati	MATI
Tabel arus motor 2
puncak	rms	sw5	sw6	sw7	SW8 adalah fungsi setengah arus, saat SW8=OFF, pengaturan setengah arus; saat s8=aktif, keadaan statis saat ini untuk sumbu kunci arus penuh
1.0A	0.7A	pada	pada	pada
1.46A	1.0A	mati	pada	pada
2.2A	1.57A	pada	mati	pada
2.7A	1.93A	mati	mati	pada
3.5A	2.5A	pada	pada	mati
4.00A	2.85A	mati	pada	mati
4.5A	3.21A	pada	mati	mati
5.2A	3.71A	mati	mati	MATI

Pengaturan Subdivisi Produk

Pengaturan Subdivisi Motor
Motor 1, motor 2 DIP Pengaturan subdivisi dan Kecepatan pulsa IO
Detak/Revolusi	SW9	SW10	SW11	SW12	IO/RPMM
200	PADA	PADA	PADA	PADA	10
400	MATI	PADA	PADA	PADA	20
800	PADA	MATI	PADA	PADA	30
1600	MATI	MATI	PADA	PADA	40
3200	PADA	PADA	MATI	PADA	50
6400	MATI	PADA	MATI	PADA	60
12800	PADA	MATI	MATI	PADA	80
25600	MATI	MATI	MATI	PADA	100
1000	PADA	PADA	PADA	MATI	120
2000	MATI	PADA	PADA	MATI	150
4000	PADA	MATI	PADA	MATI	200
5000	MATI	MATI	PADA	MATI	250
8000	PADA	PADA	MATI	MATI	300
10000	MATI	PADA	MATI	MATI	350
20000	PADA	MATI	MATI	MATI	450
25000	MATI	MATI	MATI	MATI	600

Pengaturan Fungsi Produk

Pengaturan Fungsi
SW13: Sel tepi,MATI=Jatuh, tepi turun valid;AKTIF=NAIK, tepi naik SW14:S-Filter,MATI=4md, respons tinggi; ON=10ms,getaran rendah
Sel Model	SW15	SW16
Denyut nadi spontan internal IO	PADA	PADA
Pemeriksaan Tes Mandiri	PADA	MATI
CW/CCW	MATI	PADA
PLU ditambah DIR	MATI	MATI
