AC servo drive dan motor untuk mesin injeksi
Manipulator untuk Plastic Injection Machine merupakan salah satu peralatan utama dalam industri manufaktur modern, yang digunakan untuk menyampaikan produk plastik. Ini dapat mensimulasikan fungsi ekstremitas atas tubuh manusia, dan secara otomatis mengendalikan peralatan produksi otomatis yang dapat digunakan untuk melakukan produksi dan operasi sesuai dengan persyaratan yang telah ditentukan.
Bagian mesin dari sistem kontrol mesin injeksi, sistem penggerak dan sistem transmisi.
Bagan sederhana
Sistem kontrol : sistem kontrol yang populer adalah PLC, kartu kontrol gerak, pengendali cnc khusus. Mode perintah utama adalah mode pulsa, mode analog, jaringan (CANBUS, ETHERCAT, RS485)
Sistem penggerak : Motor servo AC, PKS, ETC.AC servo
Sistem transmisi: Gear box (reducer), belt pulley, jangkauan kerja maksimal untuk sumbu transversal adalah 1.5M
Solusi

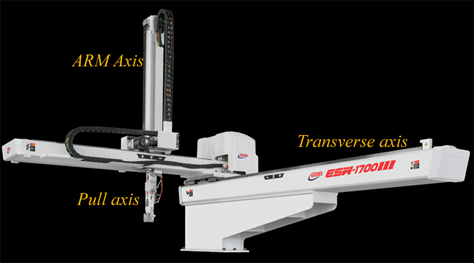

Sumbu | Model Drive | Model servo | Catatan! |
Sumbu melintang | ECN-GA3210B | EC-80M075D | Penggerak sumbu transversal perlu menghubungkan resistor 50Ω, 100W ; Penggerak sumbu lengan perlu menghubungkan resistor 50Ω, 50W |
Sumbu lengan | ECN-GA3207B | EC-60M040D | |
Tarik sumbu | ECN-GA3207B | EC-60M040D |
